適用巖心與介質
適用巖心：氣體滲透率測定儀通常適用于一定直徑和長度的巖心。例如，某些儀器適用于直徑為25mm、長度為20至70mm的巖心。
工作介質：氮?dú)庖蚱浠瘜W(xué)性質穩定、無毒無害等特點，常被用作氣體滲透率測定儀的工作介質。但根據測試需求，也可使用其他氣體如O2、CO2或空氣等。
結構與功能

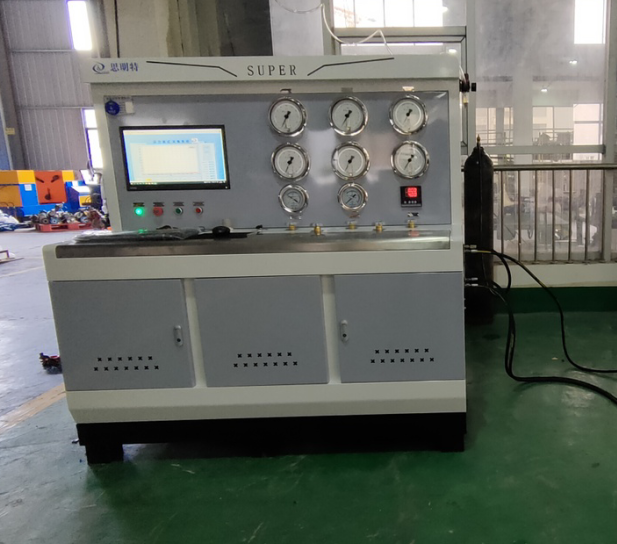

結構組成：氣體滲透率測定儀通常由多個部件組成，包括氣源閥、高壓閥、低壓閥、中間閥、干燥器、皂膜流量計等。這些部件共同協作，完成氣體的供給、調節、測量和數據處理等功能。
工作原理：儀器基于壓差法測試原理工作，通過測量氣體在一定時間內透過薄膜試樣的壓力差來計算氣體透過率。測試過程中，試樣被放置在測試腔內，上下兩面分別與兩個測量室相連。通過調節上下測量室的壓力差，使氣體從高壓側向低壓側滲透，并通過監測低壓側內壓強的變化來計算試樣的氣體透過率等參數。
|
