一、產品應用

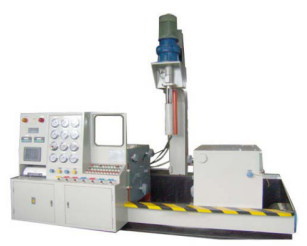

蝶閥開關次數型式檢測裝置用于蝶閥開關次數校驗。
適應于DN40-350（真空閥DN40-200）的蝶閥開關；
適應DN25-150球閥的開關；
開關扭力為0~500N可調節(jié)、扭力實時顯示。
開關次數0~9999次可設定，實時計數顯示。
二、工作模式介紹
蝶閥開關次數型式檢驗裝置所有參數設置在觸摸屏上操作，手動裝好待檢測閥門到氣動虎鉗，夾緊后，按下啟動按鈕，整個檢測過程全自動，并記錄下檢測數據。氣動虎鉗要設置合理，保證虎鉗位置能夠在一定范圍內移動，確保適應何種型號尺寸的閥門的裝夾定位。
三、蝶閥開關次數型式檢驗裝置零部件結構介紹
序號 |
項目 |
品牌或規(guī)格 |
備注 |
1 |
設備框架 |
選用國產60*60mm工業(yè)鋁型材 |
|
2 |
PLC觸摸屏伺服 |
三菱 |
觸摸屏10寸彩色 |
3 |
低壓電器元件 |
施耐德 |
包括接觸器、空開、斷路器、按鈕、指示燈等 |
4 |
接近開關等傳感器 |
歐姆龍 |
|
5 |
接線端子 |
|
彈片壓緊式 |
6 |
氣動元件 |
SMC |
|
7 |
工裝板，支架板 |
Q235 |
表面鍍鎳處理 |
8 |
電線電纜 |
國內知名品牌 |
|
|
